３Ｄレーザー加工機において形鋼の傾斜切断及び開先加工、１５mm厚の丸穴加工の写真をＵＰしました。



　　

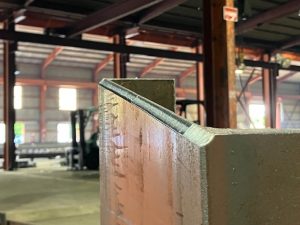

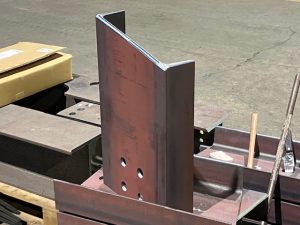

C300×90×９×13、傾斜78°による切断のうえ開先45°で加工しました。

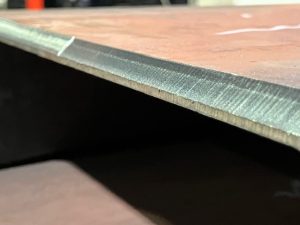

傾斜切断による平面部分（2mm）を残し、尚且つ開先45°を確保した事で、後工程の溶接も飛躍的にし易くなりました。

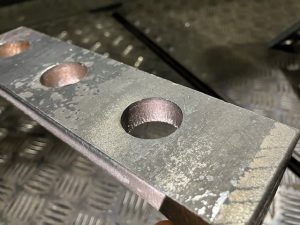

また板厚15mmの穴開けについては、この様に加工品側にノッチが入らず比較的綺麗な切り口を保っています。

まだまだ課題も山積していますが、これからも品質向上に向けて絶えず精進していきたいと思います。
